Distribuitor ventilatie

Distribuitor ventilatie se numeste, partea componentă a sistemului de distributie a aerului, cu rol de difuzare a aerul proaspat sau de colectare a aerul viciat. Este legat de unitatea de ventilatie printr-un tub ISO dar se pot folosi si alte tipuri de tuburi agreate.

Caracteristicile unui distribuitor  ventilatie

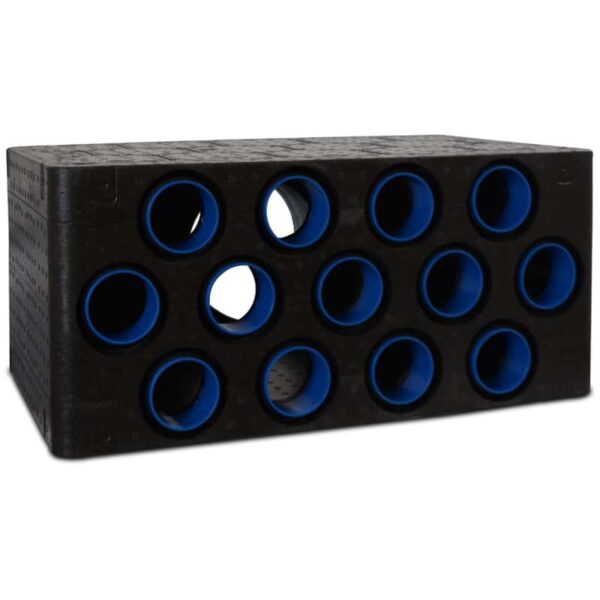

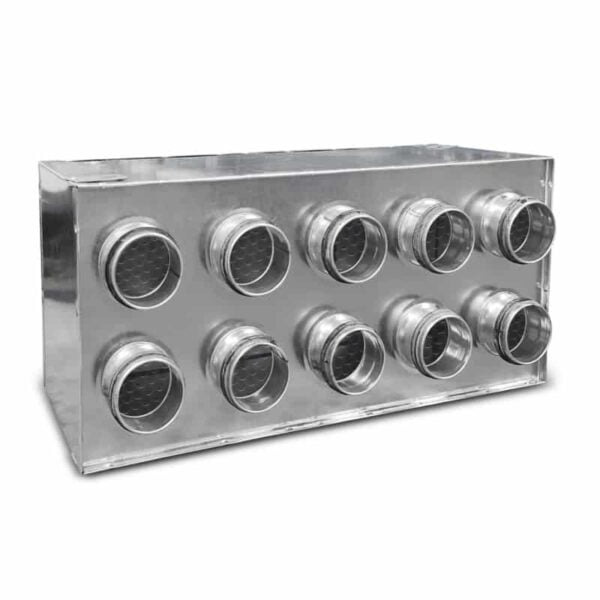

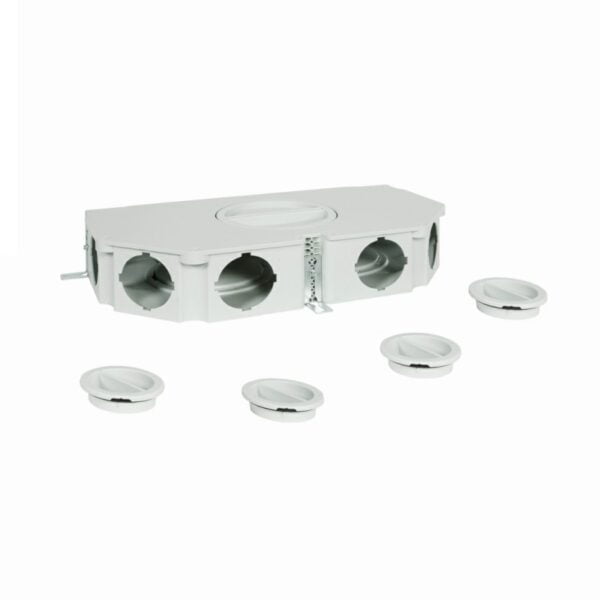

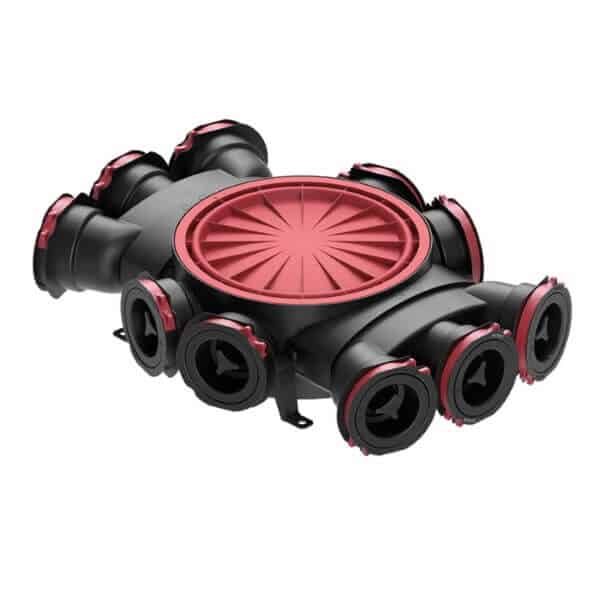

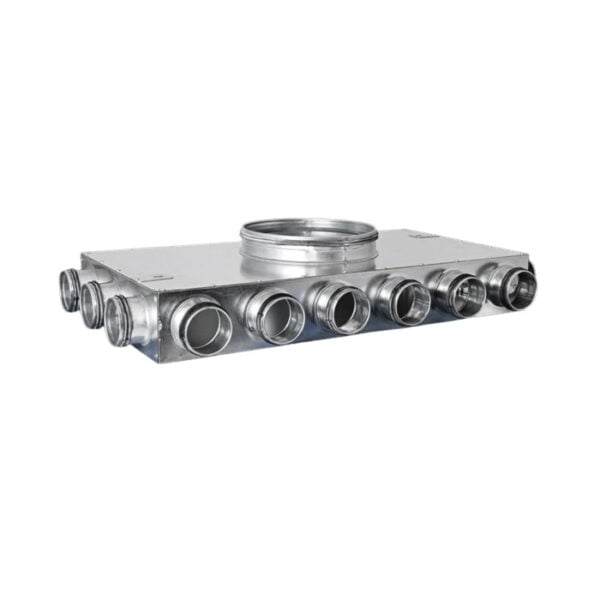

-poate fi realizat din plastic rezistent sau otel zincat cu o captuseala fonoabsorbanta

-are doua deschideri laterale de acces in interiorul distribuitorului pentru igienizare

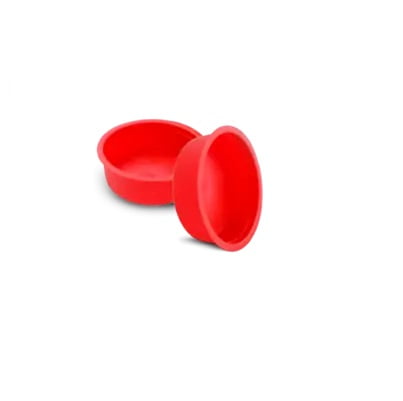

-toate deschiderile distribuitorului de ventilatie sunt sigilate din motive de igiena

Se recomanda deschiderea orificiilor distribuitoarelor chiar inainte de conectarea tuburilor de ventilatie pentru a reduce contaminarea cat mai mult posibil.

Tipuri de distribuitoare de ventilatie

Distingem două tipuri de distribuitoare ventilatie

– pentru reteaua de alimentare cu aer proaspat, numit pe scurt distribuitor

– pentru reteaua de colectarea a aerului viciat, numit pe scurt colector

Distribuitorul ventilatie preia aerul proaspat si filtrat, introdus de la unitatea de ventilatie si il distribuie prin tuburile rețelei de distributie catre incaperile locuintei.

Colectorul, adună aerul viciat colectat prin tuburile retelei de colectare si il dirijeaza catre unitatea de ventilatie.

Clasificarea distribuitoare de ventilatie

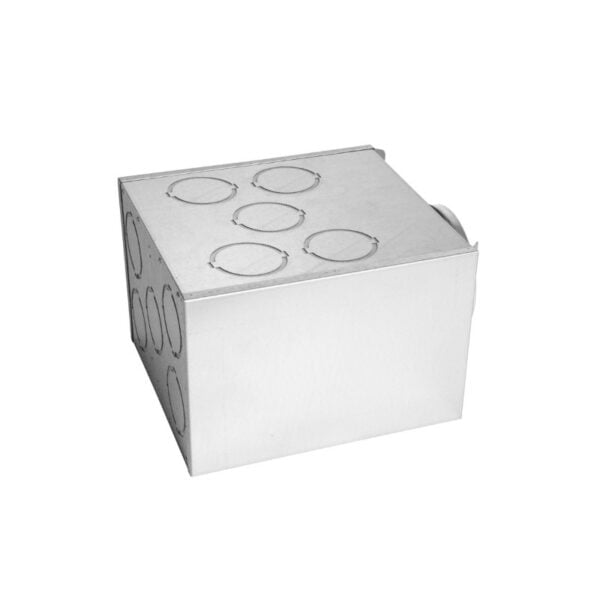

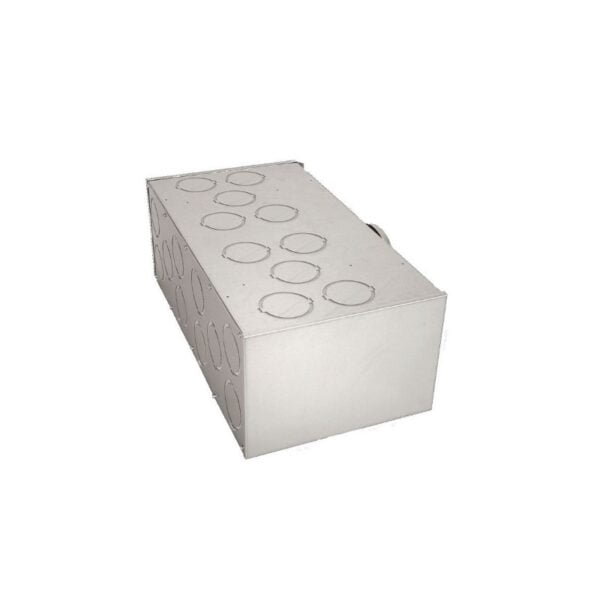

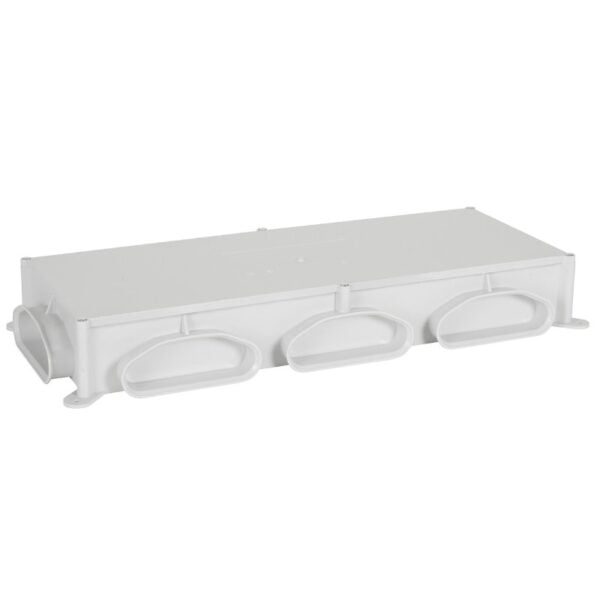

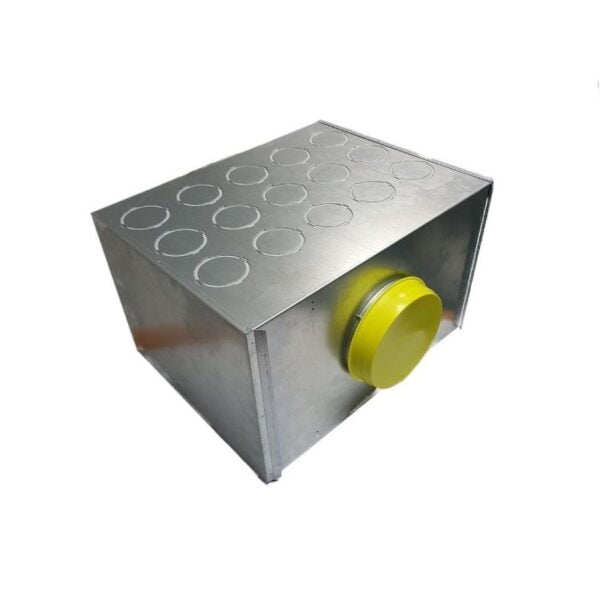

Dupa numarul cailor de alimentare sau de colectare distribuitoarele pot fi cu: 5, 6, 8, 10, 12, 15, 18 cai de acces.

Se vor folosi numarul de cai necesare in functie de numarul tuburilor de transmisie sau a tuburilor de colectare a aerului.

In functie de diametrul tubului izolant, prin care se face legatura cu unitatea de ventilatie, pot fi cu DN 125, 160, 200mm.

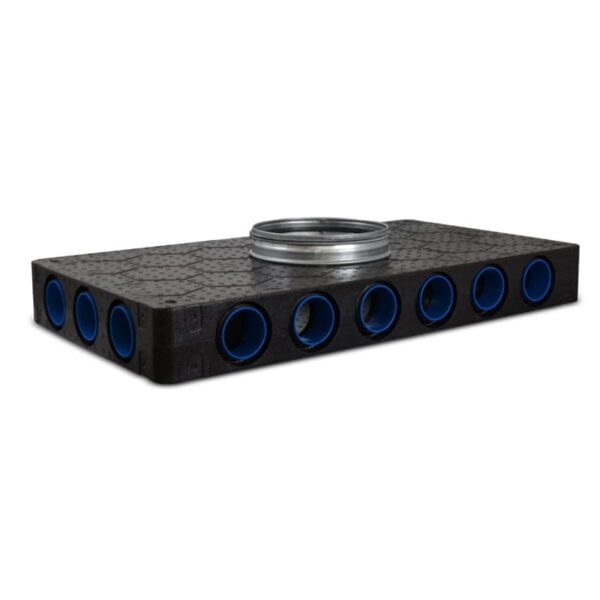

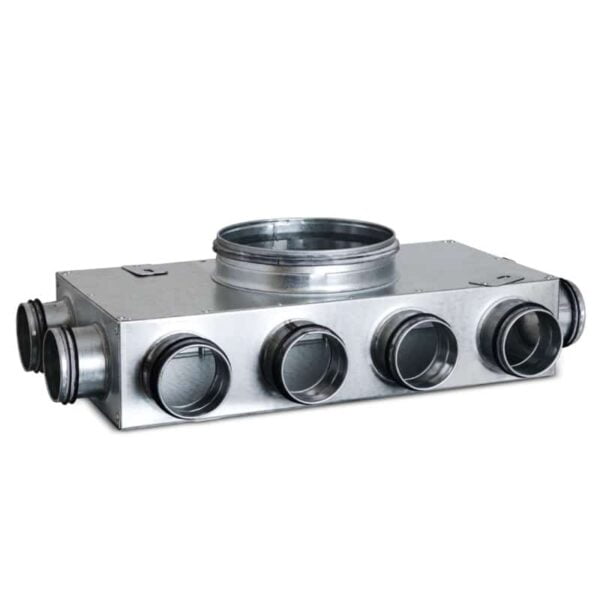

In functie de pozitia orificiului destinat conectarii tubului izolant: orizontale si verticale.
